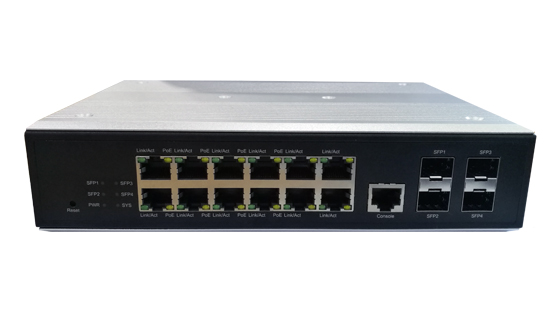

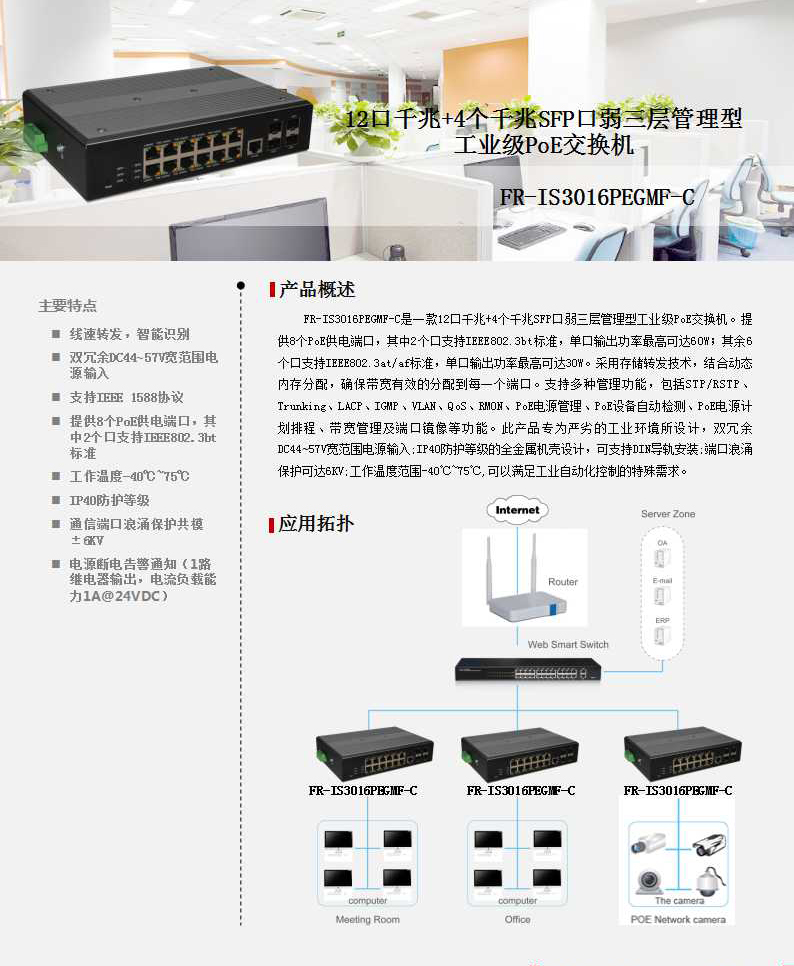

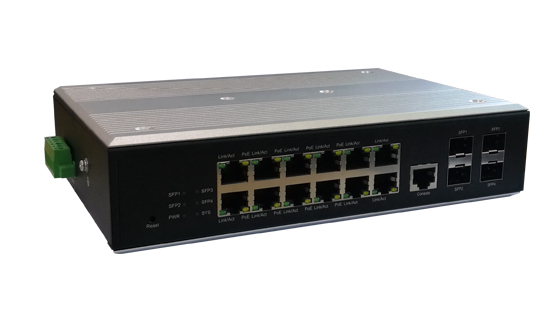

12口千兆+4个千兆SFP口弱三层管理型 工业级PoE交换
型号:FR-IS3016PEGMF-C
  •  符合IEEE802.3i、IEEE 802.3u 、IEEE802.3z、IEEE802.3ab 、IEEE802.3x、IEEE802.3ad、IEEE802.3af、IEEE802.3at、IEEE802.3bt、IEEE 1588标准;
  • 12个10/100/1000Mbps自协商端口,其中8个支持PoE供电(6个口支持IEEE 802.3af/at、2个口支持IEEE 802.3bt);
  • 4个千兆SFP光纤端口;
  • 内置8K MAC地址表,支持MAC地址自学习;
  • 支持IGMP Snooping协议,有效缓解上层设备的转发压力;
  • 支持广播风暴抑制功能,有效抑制广播报文的泛滥;
  • 数据交换采用存储-转发方式;
  • 双冗余DC 44~57V宽范围电源输入;
  • 电源断电告警通知(1路继电器输出,电流负载能力1A@24VDC);

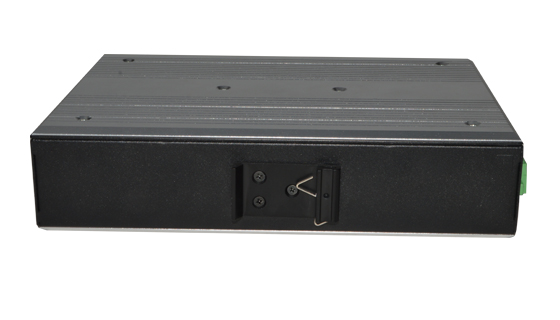

  • IP40防护等级全金属机壳设计,DIN导轨安装。




规格参数



型号名称



FR-IS3016PEGMF-C



芯片方案



VSC7429-02+STM32F030+MAX5980GTJ+



标准与协议



IEEE802.3i、IEEE 802.3u、IEEE802.3z、IEEE802.3ab、IEEE802.3x、IEEE802.3az、IEEE802.1d、IEEE802.1q、IEEE802.1p、IEEE802.3ad、IEEE802.1s、IEEE802.1w、IEEE802.3af、IEEE802.3at、IEEE802.3bt、IEEE 1588



接口



12个10/100/1000Mbps RJ45端口 (Auto Negotiation/Auto MDI/MDIX),其中8个支持PoE供电

4个1000Mbps SFP光口

1个Console端口

1个Reset按键

1个可插拔的6针接线端子



网络媒介



10BASE-T: 非屏蔽3类、4类、5类双绞线(最大100m)

100BASE-TX/1000BASE-T: 非屏蔽5类、超5类及以上双绞线(最大100m)

1000BASE-X(SFP): MMF,SMF



传输方式



存储转发



MAC地址空量



8K



交换容量



32Gbps



包转发率



23.81Mpps



包缓存



4Mbit



巨型帧



9.6KBytes



PoE接口(RJ45)



2个符合IEEE802.3bt标准PoE端口

4个符合IEEE802.3at/af标准PoE端口



供电引脚



端口1~2(802.3bt):1/2(+),3/6(-),4/5(+),7/8(-)

端口3~6(802.3at/af):1/2(+),3/6(-)



PoE输出功率



最大:300W



指示灯



每台



Power,System(绿色)



每端口



Link/Activity(绿色),PoE(黄色)



电源



DC 44~57V 双路冗余输入



功耗



310W(PoE满载)



外形尺寸(L×W×H

220*150*51mm

使用环境

工作温度: -40℃~75℃

存储温度: -40℃~85℃

工作湿度: 5%~95% RH 无凝结

存储湿度: 5%~95% RH 无凝结
